一、概述
KW系列雙線分配器適用于公稱壓力為20MPa的雙線式干油集中潤滑系統中，它在兩條供油主管交替的供油壓力作用下，直接由供油壓力控制活塞動作給油，完成向潤滑點定量分配潤滑脂的功能。
該系列雙線分配器在正面和上、下面均設有出油口，為雙向出油形式，正面上排與上面對應出油口貫通，正面下排與下面對應出油口相貫通，根據配管方向需要任意選擇，分配器活塞正反向動作分別從上下側出油口排出潤滑脂一次，為方便增大倍量的給油量，易改奇數出油，在上下對應的出油口間還設有合二為一的結構，使用時只需擰開下出口內的螺釘，不用的出口用R1/4 螺塞封堵即可。KW系列雙線分配器可以從指示桿的動作直接觀察分配器的工作情況，還可以通過調整螺釘在規定的范圍內方便地調整各個出油口的給油量。
|
|
|
| 二、技術參數 |
|
型 號 |
吐出口數 |
公稱壓力MPa |
給油mL/循環 |
調整螺釘每轉一圈調整量ml |
重量kg |
KW-22 |
2 |
20 |
0.1-0.6 |
0.04 |
0.7 |
KW-24 |
4 |
1.1 |
KW-26 |
6 |
1.5 |
KW-28 |
8 |
1.9 |
KW-32 |
2 |
0.2-1.2 |
0.06 |
1.5 |
KW-34 |
4 |
2.5 |
KW-36 |
6 |
3.5 |
KW-38 |
8 |
5.5 |
KW-310 |
10 |
0.6-2.5 |
0.1 |
1.5 |
KW-42 |
2 |
2.5 |
KW-44 |
4 |
3.5 |
KW-46 |
6 |
4.5 |
KW-48 |
8 |
1.2-5.0 |
0.15 |
1.5 |
KW-52 |
2 |
2.5 |
KW-54 |
4 |
3.5 |
KW-56 |
6 |
4.5 |
KW-58 |
8 |
|
|
| 使用介質錐入度不低于295（25℃，150g）1/10mm潤滑脂（NLGI0#～1#）或粘度等級大于N68的潤滑油；使用環境溫度為-10℃～80℃；使用介質為潤滑油時請?jiān)?0MPa以下使用。 |
| |
| 三、型號說明 |
 |
| |

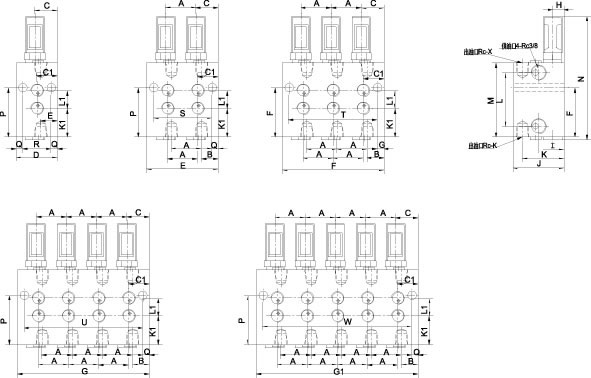

| 四、外形尺寸 |
 |
型號 |
A |
B |
C |
CC |
D |
E |
F |
G |
GG |
H |
I |
J |
K |
KK |
KW-20 |
27 |
20 |
20 |
20 |
40 |
67 |
94 |
121 |
- |
8 |
21.5 |
40 |
32.5 |
19 |
KW-30 |
32 |
18 |
24 |
22 |
45 |
76 |
108 |
140 |
172 |
12 |
27 |
54 |
44 |
30 |
KW-40 |
- |
KW-50 |
- |
|
| |
型號 |
L |
LL |
M |
N |
P |
R |
O |
S |
T |
U |
W |
X |
Y |
Z |
KW-20 |
33 |
16 |
54 |
83 |
27 |
7 |
26 |
53 |
80 |
107 |
- |
1/8 |
3/8 |
7 |
KW-30 |
57 |
19 |
79 |
116 |
52 |
7 |
31 |
62 |
94 |
126 |
158 |
1/4 |
3/8 |
9 |
KW-40 |
129 |
- |
KW-50 |
132 |
- |
|
| |
五、訂貨須知
分配器安裝使用環境溫度在-10℃～80℃以外的必須在訂貨合同中注明，以便供貨時使用耐低、高溫油封。
|
| |
