一、使用條件
雙列式電動潤滑脂泵是由電動潤滑脂泵、換向閥、管路附件等組成。在同一底座上安裝有兩臺電動潤滑脂泵，一臺常用、一臺備用，雙泵可以自動切換，通過換向閥接通運轉著的泵的回路，不影響系統的正常工作，潤滑脂泵的運轉由電控系統來操縱，二臺泵也可以同時工作。它具有壓力高、流量大、遠距離輸脂，安全可靠等特點。 |
|
|
二、技術參數
型 號 |
公稱流量mL/min |
公稱壓力MPa |
貯油器容積L |
配管方式 |
電機功率kW |
潤滑脂錐入度(25℃,150g)1/10mm |
重 量kg |
SDRB-N60H |
60 |
31.5 |
20 |
環式 |
0.37 |
265-385 |
405 |
SDRB-N195H |
195 |
35 |
0.75 |
512 |
SDRB-N585H |
585 |
90 |
1.5 |
975 |
|
| 三、型號說明 |
|
 |
四、系統原理圖
|
|
|
| |

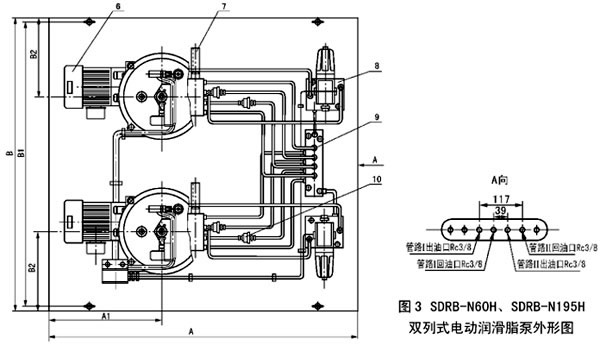

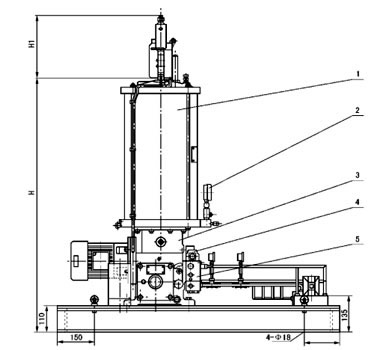

| 五、外形尺寸 |
型號 |
A |
A1 |
B |
B1 |
B1 |
B2 |
H1 |
SDRB-N60H |
1050 |
351 |
1100 |
1054 |
296 |
1036 |
598max |
155min |
SDRB-N195H |
1230 |
503.5 |
1150 |
1104 |
310 |
1083 |
670max |
170min |
|
| |
六、結構形式
|
  |
|
|
|

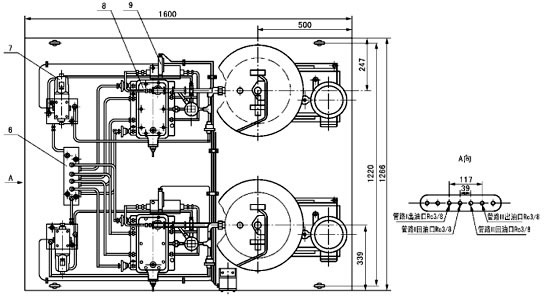

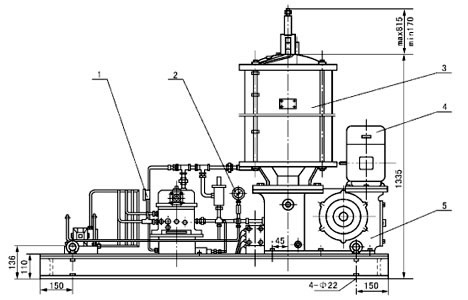

圖4 SDRB-N585H 雙列式電動潤滑潤滑泵外形圖 |
1 - 壓力表；2 - 壓力表；3 - 貯油器；4 - 電動機；5 - 電動潤滑脂泵
6 - 液壓換向閥；7 - 電磁換向閥；8 - 液壓換向閥；9 - 限位開關 |
| |
七、使用說明
本產品應安裝在室內、灰塵少、振動小的干燥場所，用地腳螺栓固定在基礎上。其周圍應留有操作空間。安裝位置應便于補給潤滑脂、調試、檢查、拆卸和維修等都方便的場合。
使用前須向柱塞泵的減速機腔注入潤滑油（推薦工業齒輪油N220），達到油位計紅線的位置。一般新潤滑泵工作200小時后應更換潤滑油，以后每隔2000小時定期更換新油，并要經常檢查油質情況，若發現油質劣化，則應縮短更換周期。
向貯油器內充填潤滑脂，必須使用加油泵從潤滑脂補給口加入。使用的潤滑脂應清潔，不允許有雜質、污物、灰塵、氣泡等存在。
電動潤滑泵的回轉方向與箭頭指示方向一致。在電動機接線時，應注意這一點。
溢流閥的標準調定壓力為42MPa。 |
