XHZ型稀油潤滑裝置 (0.5MPa)

<< 上一頁下一頁　　

XHZ-160～XHZ-500地基尺寸

型號	A	B	C	C1	地腳螺栓d	E	F	H
XHZ-160	3940	1800	1275	1250	M16	1000	1000	140
XHZ-200
XHZ-250	5300	1900	1404	1442	M16	1090	1100	160
XHZ-315
XHZ-400	6200	2100	1532	1536	M16	930	1200	180
XHZ-500

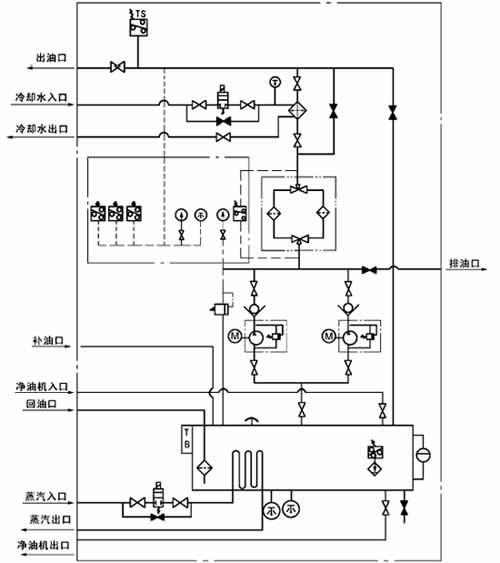

圖1-2-7 XHZ-630～XZ-2000 型原理圖

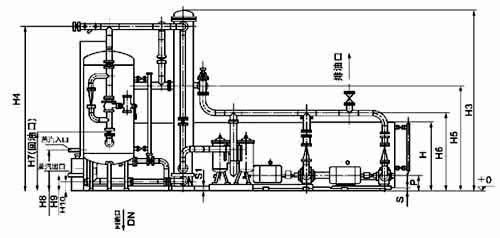

XHZ-630～XHZ-2000 外形尺寸

型號	A	B	B1	C	C1	E	F	G	H	H1	H2	H3
XHZ-630	6500	2180	3890	2100	500	1520	505	860	1700	1470	150	3930
XHZ-800	7000	2360	4550	2580	650	1500	700	800	1800	1470	2350	3255
XHZ-1000	7500	2500	4850	2650	600	1700	820	1250	1900	1470	235	3855
XHZ-1250	8100	2750	5125	2800	5500	1767	750	1266	2100	1790	235	4455
XHZ-1600	8800	3000	5500	3000	700	1750	900	1850	2320	1970	235	3320
XHZ-2000	9700	3080	5600	3200	660	2150	1000	1420	2500	2150	235	3970

型號	H4	H5	H6	H7	H8	J	J1	J2	J3	K	L	L1	N	N1	P	S	S1	T	DN
XHZ-630	3482	1644	880	678	2550	1600	2100	1030	1070	570	6730	200	280	790	300	150	100	322	250
XHZ-800	2720	1800	1280	728	300	1600	2100	1130	1470	800	7000	300	300	880	320	30	40	570	250
XHZ-1000	3320	1820	1086	895	300	1850	2420	1900	1150	800	8000	300	350	850	350	55	26	360	300
XHZ-1250	3920	1850	1132	895	300	1966	2160	1333	1227	1000	8300	300	400	1075	350	27	12	427	300
XHZ-1600	3300	2150	1240	915	320	2500	2800	1840	1300	1000	9200	300	400	1100	400	67	120	427	350
XHZ-2000	3375	2240	1252	810	300	2550	3350	1800	1543	1000	9260	300	350	1090	400	32	132	537	400

圖1-2-7 XHZ-630～XZ-2000 型原理圖

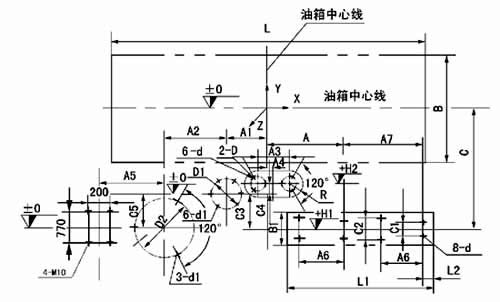

圖1-2-8 XHZ-630～XHZ-2000 型地基圖

型號	A	B	C	C1	C2	C3	D	D1	地腳螺栓
型號	A	B	C	C1	C2	C3	D	D1	d	d1
XHZ-630	6500	2180	1502	1600	580	2100	350	522	M16	M24
XHZ-800	7000	2360	1494	1600	600	2600	600	720	M16	M36
XHZ-1000	7500	2500	1688	1850	720	3050	600	1015	M16	M36
XHZ-1250	8100	2750	1757	1966	1393	2560	600	720	M20	M36
XHZ-1600	8800	3000	1741	2500	1050	3140	600	930	M20	M36
XHZ-2000	9700	3080	2075	2550	1200	3343	650	930	M20	M36

型號	E	F	G	H1	H2	J	K	L	N	R
XHZ-630	550	2100	570	15	100	500	350	2850	780	250
XHZ-800	799	2580	640	30	40	500	390	3100	820	400
XHZ-1000	779	2650	585	55	26	550	390	3450	890	340
XHZ-1250	817	2800	680	27	12	620	450	3646	930	400
XHZ-1600	817	3000	815	67	120	660	540	5206	1092	400
XHZ-2000	938	3260	1000	32	133	730	570	4500	1120	450

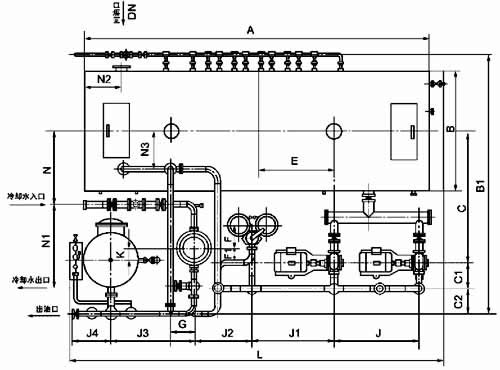

型號	A	B	B1	C	C1	C2	E	F	F1	G	H	H3	H4	H5	H6	H7	H8
XHZ-630A	6500	2180	4660	2380	520	470	1520	400	260	450	1700	3930	3482	2250	1900	1470	678
XHZ-800A	7000	2360	5000	2690	650	260	1500	400	250	630	1800	3255	2720	2300	1900	1470	728
XHZ-1000A	7500	2500	5200	2900	700		1700	170	520	750	1900	3855	3320	2450	2100	1650	800
XHZ-1250A	8100	2750	5650	3350	640	100	2000	300	750	1150	2100	4455	3920	2800	2200	1790	892
XHZ-1600A	8800	3000	5950	3400	700	100	1950	450	650	880	2320	4280	3900	2850	2150	1970	915
XHZ-2000A	9700	3080	6830	3890	870		2400	370	350	1030	2500	5100	4800	3300	2640	2150	1090

型號	H9	H10	J	J1	J2	J3	J4	K	N	N1	N2	N3	P	S	S1	L	DN
XHZ-630A	300	150	1550	1550	1130	1110	740	260	1260	1345	280	790	200	15	100	7000	250
XHZ-800A	300	235	1600	1500	1550	18550	760	100	1560	1480	300	880	320	30		7650	250
XHZ-1000A	300	235	1850	1900	1700	1550	900	320	1390	1600	350	850	350	55	26	8200	300
XHZ-1250A	300	235	1800	1800	1800	1950	800	300	1770	1750	340	1075	350	27	100	8750	300
XHZ-1600A	320	235	2100	1950	2000	2200	700	300	1930	1825	400	1100	400	67	120	9950	350
XHZ-2000A	320	235	2370	2170	2200	2200	870	350	2030	2800	420	1090	450	320	133	10300	400

圖1-2-11 XHZ-630A～XHZ-2000A 型地基圖
