| 一、結構特點及應用范圍 |
| QHQ-J型油－氣分配混合器，主要由中碳合金鋼制造的單線遞進式油分配器與由鋁合金材料制造的油氣混合器組合而成，設有一個進氣口，一個進油口，4～12個油氣出口。主要適用于單線二分式油氣潤滑系統或雙線－遞進式油氣潤滑系統中。 |

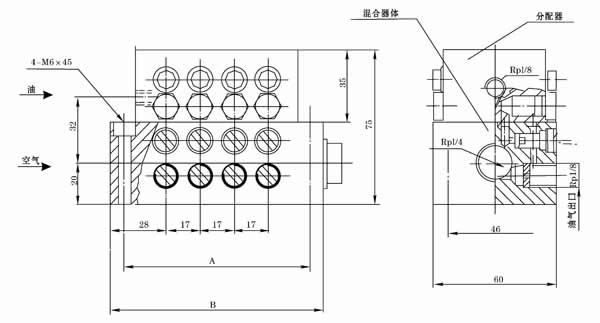

| 二、技術參數、外形尺寸：（符合JB/ZQ4707標準） |
型號 |
最大進
油壓力
MPa |
最小進
油壓力
MPa |
最大進
氣壓力
MPa |
最小進
氣壓力
MPa |
每口每次
給油量
ml |
每口空氣
耗量
L/min |
油氣出
口數目 |
QHQ-J4A1 |
10 |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
4 |
QHQ-J4A2 |
0.08 |
30 |
QHQ-J4B1 |
0.16 |
19 |
QHQ-J4B2 |
0.16 |
30 |
QHQ-J6A1 |
10 |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
6 |
QHQ-J6A2 |
0.08 |
30 |
QHQ-J6B1 |
0.16 |
19 |
QHQ-J6B2 |
0.16 |
30 |
QHQ-J8A1 |
10 |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
8 |
QHQ-J8A2 |
0.08 |
30 |
QHQ-J8B1 |
0.16 |
19 |
QHQ-J8B2 |
0.16 |
30 |
QHQ-J10A1 |
10 |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
10 |
QHQ-J10A2 |
0.08 |
30 |
QHQ-J10B1 |
0.16 |
19 |
QHQ-J10B2 |
0.16 |
30 |
QHQ-J12A1 |
10 |
2.0 |
0.6 |
0.2 |
0.08 |
19 |
12 |
QHQ-J12A2 |
0.08 |
30 |
QHQ-J12B1 |
0.16 |
19 |
QHQ-J12B2 |
0.16 |
30 |
|
| 適用過濾精度25m，粘度≤760cSt/40℃的潤滑油；環境溫度-5℃～40℃。 |
|
型號 |
QHQ-J4×× |
QHQ-J6×× |
QHQ-J8×× |
QHQ-J10×× |
QHQ-J12×× |
A |
59 |
76 |
93 |
110 |
127 |
B |
73 |
90 |
107 |
124 |
141 |
|

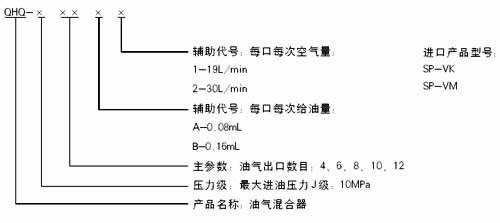

| 三、型號說明 |
|
| 五、使用要領 |
1、必須在規定的環境下使用規定范圍內的介質。
2、壓縮空氣接口必須與本油氣系統專屬的壓縮空氣網絡管路連接，嚴禁與其它來歷不明的氣源管路連接，以免發生意外。
3、油氣混合器的安裝位置優先考慮安裝在工況條件好、溫差變化小的部位，決不允許安裝在高溫區域或環境腐蝕惡劣的場合使用。
4、嚴禁自行改變出口數量，確需有不使用的油氣口時必須與生產廠家聯系。 |
